Bei der Nassaufbereitung von Verbrennungsasche (IBA) ist die effiziente Trennung von wertvollen Metallen mit hoher Dichte von leichterer Schlacke entscheidend für die Rentabilität. Der Sawtooth Wave Jig ist ein fortschrittlicher Schwerkraftkonzentrator, der speziell für die Rückgewinnung von Schwermetallen in Sortieranlagen für Schlacke aus der Abfallverwertung (WtE) optimiert wurde.

Dank einer einzigartigen Pulsationskurve eignet sich dieses Gerät hervorragend für die Gewinnung von schweren Nichteisenmetallen wie Kupfer, Messing, Zink und sogar Edelmetallen aus komplexen Abfallgemischen. Es ist eine hocheffiziente, energiesparende Alternative zu herkömmlichen Sinuswellen-Jiggers und ein wichtiger Bestandteil unserer umfassenden IBA-Sortierlösungen.

Kernprinzip: Der Vorteil von „Fast Up, Slow Down”

Die Anlage wird von einem elektromagnetischen Drehzahlregelungsmotor angetrieben, der eine ausgeprägte Sägezahn-Jigging-Pulsationskurve im Wasserfluss erzeugt:

Schnell ansteigender Wasserfluss: Hebt das gemischte IBA-Bett schnell an und lockert es auf, wodurch eingeschlossene Partikel aufgebrochen werden.
Langsamer fallender Wasserfluss: Sorgt für eine längere Absetzzeit, sodass Metallpartikel mit hoher Dichte (z. B. Kupfer, Edelstahl) effektiv in das Bett eindringen und sich von der leichteren Asche und dem Glas trennen können.

Dieser optimierte hydrodynamische Prozess verbessert die Schichtungseffizienz erheblich und führt zu einer viel höheren Rückgewinnungsrate von Schwermetallen im Vergleich zu herkömmlichen Schwerkraftabscheidern.

Sawtooth Wave vs Sine Wave Pulsation Curve Diagram

Hervorgehobene Leistungsvorteile der IBA-Sortierung

Vorteil	Spezifische Leistung bei der Schlackeverarbeitung
🔄 Höhere Metallrückgewinnungsraten	Verbessert die Extraktion von Schwermetallen aus Bodenasche im Vergleich zu herkömmlichen Jiggers erheblich (z. B. verbesserte Rückgewinnung von Kupfer, Blei und Zink).
💧 30 % bis 40 % Wassereinsparungen	Verwendet ein Verbundauslassverfahren, das den Bedarf an Zusatzwasser drastisch reduziert und die Belastung für nachgeschaltete Filterpressen verringert.
📦 Kompakte Anlagenfläche	Spart bis zu 1/3 der Stellfläche im Vergleich zu herkömmlichen Schwerkraftanlagen und ist somit ideal für die Nachrüstung bestehender WtE-Anlagen.
⚙️ Intelligente Einstellbarkeit	Verfügt über eine stufenlose Geschwindigkeitsregelung und einstellbare Hübe, um sich an unterschiedliche IBA-Zusammensetzungen und Partikelgrößen (bis zu 30 mm Einlaufgröße) anzupassen.

Anwendung: Über den traditionellen Bergbau hinaus

Während unser speziell kalibrierter Sawtooth Wave Jig traditionell im Bergbau eingesetzt wird, ist er heute ein Eckpfeiler im Recycling von nassen Feststoffabfällen:

◾ Verbrennungsasche (IBA): Rückgewinnung von schweren Nichteisenmetallen (Kupfer, Messing, Zink), die Wirbelstromabscheider umgehen.
◾ Schrottschredderrückstände: Trennung feiner Metallpartikel von Kunststoffen und Glas.
◾ Verarbeitung großer Partikel: Hochwirksam bei der Verarbeitung grober Materialien mit einer maximalen Zufuhrgröße von bis zu 30 mm.

Heavy metals recovered from Incineration Bottom Ash using Sawtooth Wave Jig

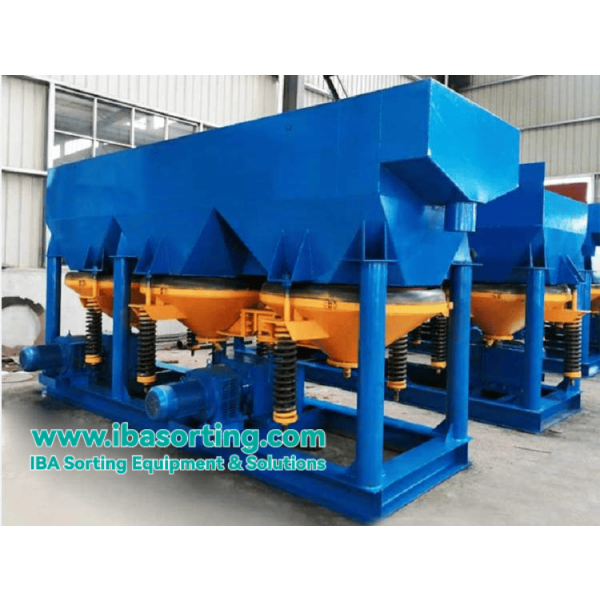

Sawtooth Wave Jig Equipment Manufacturing

Häufig gestellte Fragen (FAQ)

F: Warum sollte man für IBA einen Jig verwenden, anstatt sich ausschließlich auf Wirbelstromabscheider zu verlassen?

A: Wirbelstromabscheider eignen sich zwar hervorragend für leichte Metalle wie Aluminium, haben jedoch Schwierigkeiten mit schwereren, schlecht leitenden Metallen wie Edelstahl, schwerem Kupferdraht und Messing. Der Sawtooth Wave Jig nutzt die Schwerkraft (Dichteunterschiede), um diese hochwertigen Schwermetalle aufzufangen und so eine maximale Rentabilität der Anlage zu gewährleisten.

F: Was ist die maximale Aufgabegröße, die der Sawtooth Wave Jig verarbeiten kann?

A: Unsere Jig kann zerkleinerte Bodenasche mit einer maximalen Partikelgröße von bis zu 30 mm effektiv verarbeiten. Für größere Schlacke empfehlen wir die Vorbehandlung des Materials mit unseren IBA-Spezialbrechern.

F: Verursacht das Nasssortierverfahren Abwasserprobleme?

A: Unser Sawtooth Wave Jig ist so konzipiert, dass er 30 % bis 40 % weniger Wasser verbraucht als herkömmliche Modelle. Darüber hinaus wird das Prozesswasser in unseren kompletten Nasssortierlösungen in einem geschlossenen Kreislauf betrieben. Das Abwasser wird zu Entwässerungssieben und Schlammfilterpressen geleitet, wodurch eine null-Flüssigkeits-Ableitung und die Einhaltung der Umweltvorschriften gewährleistet sind.
